mesin penggiling rol

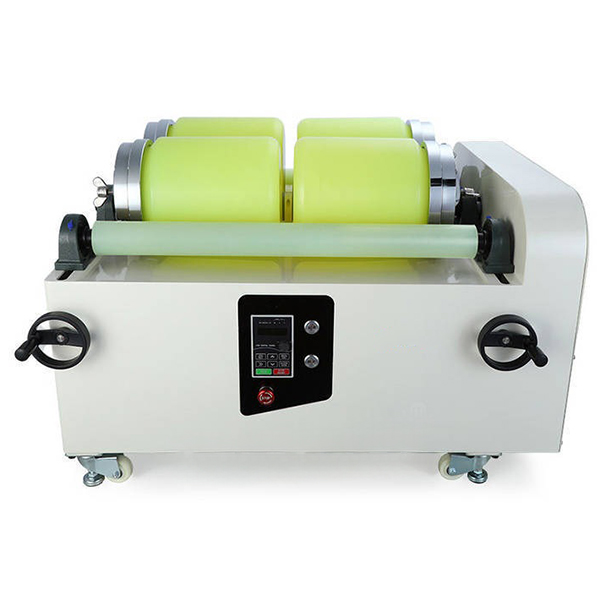

Mesin penggiling rol dengan lapisan tunggal, empat posisi, dan roda

Mesin penggiling jar rol ini menggunakan desain lapisan tunggal dan empat stasiun, yang memungkinkan penggilingan beberapa sampel secara bersamaan, sehingga secara signifikan meningkatkan efisiensi produksi. Mesin ini banyak digunakan di berbagai bidang, seperti bahan elektronik, keramik, cat, bubuk kaca, bahan fluoresen, dan sebagainya.

Deskripsi

Mesin Penggiling Jar

Melalui pengendalian kecepatan dengan konversi frekuensi, penyesuaian manual jarak rol pada mesin penggiling rol, dan operasi lainnya, pengguna dapat mengontrol secara presisi sesuai dengan kebutuhan penggilingan yang berbeda.

Fitur

  1. Pengaturan kecepatan konversi frekuensi: dilengkapi dengan fungsi pengaturan kecepatan tanpa langkah, dapat mengontrol kecepatan penggilingan secara presisi dan menyesuaikan dengan persyaratan penggilingan bahan yang berbeda.
  2. Penyesuaian jarak rol secara manual: melalui roda tangan untuk menyesuaikan jarak rol, secara efektif mencegah fenomena jar penggilingan bola meluncur, dan memastikan proses penggilingan yang merata.
  3. Lapisan luar tahan aus: lapisan rol secara keseluruhan terbuat dari selongsong poliuretan tahan aus, yang meningkatkan koefisien gesekan, mencegah tangki tergelincir atau deformasi, dan memperpanjang umur pakai peralatan.
  4. Rentang ukuran partikel yang luas: ukuran bahan masuk kurang dari 3 mm, bahan tanah dapat mencapai 10 mm atau kurang. Ukuran keluaran dapat mencapai 20 hingga 300 mesh (yaitu 65 mikron hingga 75 mikron).
  5. Desain kaki dan roda universal: desain roda dan kaki universal yang seimbang, tidak hanya memudahkan pergerakan peralatan, tetapi juga memastikan kestabilan peralatan saat beroperasi.
  6. Sistem empat stasiun tunggal: footprint kecil, cocok untuk operasi fleksibel di laboratorium dan produksi skala kecil.

Prinsip Kerja

Mesin penggiling bola digerakkan oleh poros rol untuk memutar wadah penggilingan bola. Bahan dan media penggilingan (misalnya bola penggiling) ditambahkan ke dalam wadah penggilingan bola. Selama proses rotasi, bahan bertabrakan dan bergesekan dengan bola penggiling, dan bahan secara bertahap digiling menjadi bubuk. Dengan desain empat stasiun, beberapa sampel dapat digiling secara bersamaan. Kecepatan dan waktu setiap stasiun kerja dapat disesuaikan secara independen untuk memenuhi persyaratan bahan dan proses yang berbeda.

Area Aplikasi

  1. Bahan elektronik: seperti bahan baterai, keramik konduktif, bahan tampilan, dan sebagainya.
  2. Industri keramik: digunakan untuk pengolahan bubuk keramik, dalam produksi produk keramik presisi tinggi.
  3. Industri pelapis: penggilingan halus pigmen dan pelapis.
  4. Bahan fluoresen: untuk penggilingan bahan produk seperti tampilan fotoelektrik dan sensor fotoelektrik.
  5. Bahan mineral non-logam: seperti bubuk kuarsa, karbonat kalsium, dan bahan mineral lainnya.
  6. Bahan peledak dan magnetik: seperti bubuk halus yang digunakan untuk memproduksi bahan magnetik presisi tinggi.
  7. Budidaya biologi: seperti penggilingan ekstrak tumbuhan dan bahan-bahan lainnya.
  8. Kemasan makanan: melibatkan penggilingan pelapis dan aditif dalam bahan kemasan makanan.
  9. Bahan baterai: baterai litium, baterai natrium, dan bahan energi lainnya untuk penggilingan presisi.

Pemilihan Wadah Ball Mill

  1. Tabung ball mill nylon: memiliki kekerasan tinggi dan ketahanan aus, cocok untuk penggilingan berbagai bahan.
  2. Tabung penggiling bola baja tahan karat: tahan korosi, cocok untuk beberapa persyaratan penggilingan khusus.
  3. Tabung penggiling bola aluminium oksida: memiliki kekerasan tinggi dan efek penggilingan yang excellent.
  4. Tabung penggiling bola poliuretan: tahan aus yang kuat, permukaan halus, cocok untuk mencampur sampel dengan kemurnian tinggi.
  5. Wadah penggilingan bola PTFE: tahan korosi yang kuat, cocok untuk penggilingan bahan korosif.

Pemilihan Bola Penggiling

  1. Bola agate: kekerasan tinggi, cocok untuk penggilingan presisi tinggi.
  2. Bola zirkonium: kekerasan dan ketahanan aus yang tinggi, cocok untuk tugas penggilingan yang menuntut.
  3. Bola baja tahan karat: cocok untuk tugas penggilingan umum, dengan performa biaya yang tinggi.
  4. Bola poliuretan: permukaan halus, ketahanan aus yang baik, cocok untuk penggilingan dengan persyaratan presisi yang lebih tinggi.
  5. Bola aluminium oksida: kekerasan lebih tinggi, cocok untuk penggerindaan bahan yang lebih keras.
  6. Bola karbida tungsten: ketahanan aus yang baik, cocok untuk penggerindaan presisi tinggi dan tugas berat.
Parameter Teknis
Mesin penggilingan jar dengan satu lapisan, empat posisi, dan roda
Model HB4-1 HB4-3 HB4-5 HB4-10 HB4-10B HB4-20 HB4-30
Kapasitas toples 500ml hingga 1L 500ml hingga 3L 500ml hingga 5L 500ml hingga 10L 500ml hingga 10L 500ml hingga 20L 500ml hingga 30L
Diameter rol × Panjang ф38x185x2 ф58x250x2 ф58x290x2 ф68x349x2 ф68x349x2 φ78x424x2 φ78x424x2
Daya 0,55 kW 0,75 kW 0,75 kW 1,5 kW 1,5 kW 3 kW 4 kW
Pengaturan ruang manual 62 hingga 160 mm 76 hingga 230 mm 67 hingga 280 mm 67 hingga 230 mm 67 hingga 230 mm 30 hingga 340 mm 35 hingga 290 mm
Diameter toples ф50 hingga ф160 mm ф70 hingga ф180 mm ф70 hingga ф260 mm ф60 hingga ф280 mm ф60 hingga ф280 mm ф60 hingga ф320 mm ф60 hingga ф360 mm
Lapisan 1 1 1 1 1 1 1
Stasiun 4 4 4 4 4 4 4
Mode transmisi sabuk sinkron
Kecepatan rol 5 hingga 1000 rpm 5 hingga 1000 rpm 5 hingga 1000 rpm 5 hingga 1200 rpm 5 hingga 720 rpm 5 hingga 720 rpm 5 hingga 720 rpm
Jumlah Rol 3 3 3 3 4 4 4
Sumber daya 220 V AC, 50 Hz 220Vac, 50Hz 220Vac, 50Hz 380 V AC, 50 Hz 380 V AC, 50 Hz 380 V AC, 50 Hz 380 V AC, 50 Hz
Dimensi 780x520x510 mm 1010x690x540 mm 1020x750x550 mm 1230x890x570 mm 1220x610x1110 mm 1350x1130x720 mm 1480x1820x860 mm
