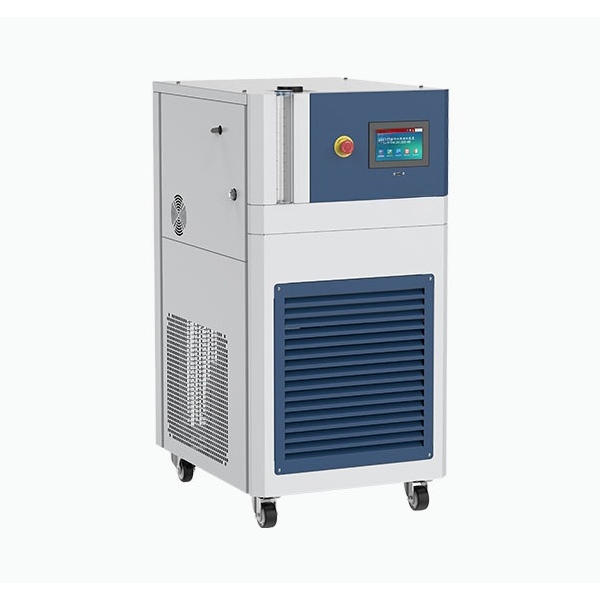

Termostat pemanas sirkulasi tahan ledakan

Termostat pemanas sirkulasi tahan ledakan dengan pendinginan

Termostat pemanas sirkulasi tahan ledakan adalah jenis perangkat pengatur suhu presisi tinggi yang cocok untuk tempat-tempat berbahaya yang mudah terbakar dan meledak, dengan kemampuan penyesuaian dua arah otomatis untuk kenaikan suhu dan pendinginan cepat.

Deskripsi

Termostat Pemanas Sirkulasi Anti Ledakan

Termostat pemanas sirkulasi tahan ledakan dirancang untuk operasi aman dan stabil di lingkungan berbahaya. Dengan struktur sirkulasi yang sepenuhnya tertutup, komponen tahan tekanan dan korosi, serta sistem listrik tahan ledakan, termostat ini memastikan kinerja andal di atmosfer gas yang mudah meledak dan mendukung mode kondensasi pendingin udara dan pendingin air.

Fitur

  1. Dirancang untuk lingkungan berbahaya:Semua komponen listrik, kotak sambungan, dan sistem operasi memenuhi spesifikasi tahan ledakan, memastikan operasi aman di lingkungan gas yang mudah meledak.
  2. Operasi pada rentang suhu yang luas:Beroperasi secara andal dari -40°C hingga +200°C, cocok untuk kebutuhan reaksi bergantian panas dan dingin.
  3. Desain modul terintegrasi:Mengintegrasikan pendinginan, pemanasan, sirkulasi, dan kontrol cerdas dalam satu sistem kompak untuk fungsi yang sangat sinergis.
  4. Mode kondensasi ganda:Pendinginan udara untuk operasi mandiri, pendinginan air untuk pendinginan pabrik terpusat, keduanya hemat energi dan efisien.
  5. Kontrol cerdas yang presisi:Mendukung pengendalian suhu dengan nilai tetap dan program multi-tahap, dilengkapi dengan layar sentuh 7 inci bawaan untuk tampilan real-time dan pelacakan kurva.
  6. Kontrol program yang kuat:Konfigurasi hingga 120 grup program suhu, masing-masing dengan 100 segmen. Mendukung kenaikan/penurunan suhu linier, konversi segmen isolasi, dan pengendalian proses kompleks.
  7. Komunikasi dan integrasi yang kuat:Dukungan protokol RS485 dan MODBUS RTU, memungkinkan akses ke sistem DCS dan PLC untuk pemantauan jarak jauh.
  8. Perlindungan keamanan ganda:Peringatan suhu berlebih, arus berlebih, penundaan startup, peringatan tegangan tinggi, perlindungan termal, shutdown karena kesalahan, dan lainnya untuk keamanan komprehensif.
  9. Sirkulasi fluida yang stabil:Pemantauan tingkat cairan dan penyesuaian otomatis tangki ekspansi menjaga stabilitas fluida transfer panas dan mencegah kebocoran atau aliran balik.
  10. Pemilihan bahan yang unggul:Komponen utama menggunakan baja tahan karat 304 dan bahan polimer tahan ledakan, memberikan ketahanan terhadap korosi, tekanan, serta suhu rendah dan tinggi.

Prinsip Kerja

  1. Mekanisme pendinginan:Menggunakan kompresor rotor berputar untuk pendinginan; refrigeran mengalami kompresi, kondensasi, pembatasan aliran, dan penguapan untuk menyerap panas dan mencapai pendinginan cepat. Opsi kondensor meliputi penukar panas berfin pendingin udara dan penukar panas tabung koaksial pendingin air.
  2. Mekanisme pemanasan:Pemanas minyak termal tipe flange yang dimasukkan ke dalam medium pengangkut panas untuk pemanasan cepat, merata, dan responsif, mampu mempertahankan suhu hingga 200°C.
  3. Prinsip sirkulasi fluida:Pompa berlapis tahan suhu tinggi/rendah menggerakkan fluida transfer panas dalam loop tertutup berkecepatan tinggi. Tangki ekspansi menyerap/melepaskan perubahan volume akibat ekspansi termal untuk operasi yang stabil.
  4. Logika kontrol:Algoritma PID secara otomatis menyesuaikan daya pemanasan/pendinginan untuk pengendalian suhu yang presisi. Mendukung pengendalian nilai tetap/program, kenaikan/penurunan suhu merata, pemeliharaan panas, dan pencatatan data real-time. Layar sentuh menampilkan suhu set, suhu aktual, waktu operasi, dan status kesalahan.

Skenario Aplikasi Tipikal

  1. Bidang petrokimia:Sintesis, pemurnian, dan proses katalitik yang memerlukan pengendalian suhu reaksi untuk penanganan bahan berbahaya.
  2. Reaksi farmasi dan biologi:Sintesis bahan baku, fermentasi, kristalisasi dengan persyaratan tahan ledakan di workshop GMP.
  3. Industri energi baru:Uji penuaan baterai, penelitian bahan superkonduktor, pendinginan sel bahan bakar dengan pengendalian suhu tahan ledakan.
  4. Industri cat, pewarna, dan tinta:Pengendalian suhu reaktor atau pengumpulan kondensat dalam lingkungan pelarut organik.
  5. Laboratorium penelitian ilmiah/universitas:Sistem reaksi eksperimental yang melibatkan reagen mudah terbakar, memastikan keselamatan personel.
  6. Sistem produksi/penyimpanan hidrogen:Pengendalian suhu peralatan terkait hidrogen untuk operasi stabil dalam kondisi tekanan tinggi.
Parameter Teknis
Termostat pemanas sirkulasi tahan ledakan dengan pendingin
Model HC20-18(W) HC20-11(W) HC20-7(W)
Rentang suhu -40°C hingga +200°C
Stabilitas suhu ±0,5°C
Daya total 5,7 kW 11,1 kW 18,6 kW
Daya pendinginan pada 200°C 12 kW 6 kW 3 kW
Daya pendinginan pada 100°C 8,6 kW 6 kW 3 kW
Daya pendinginan pada 25°C 5,8 kW 4,5 kW 2,4 kW
Daya pendinginan pada -10°C 4,5 kW 4,2 kW 1,4 kW
Daya pendinginan pada -20°C 3,5 kW 3,2 kW 1,2 kW
Daya pendinginan pada -30°C 2 kW 2 kW 0,85 kW
Daya pendinginan pada -40°C 1,1 kW 1,1 kW 0,25 kW
Daya Terukur Pemanas 12 kW 6 kW 3 kW
Metode Pendinginan pendinginan udara atau pendinginan air
Refrigeran R404A
Pompa sirkulasi Kecepatan aliran 45 liter per menit 30 L per menit 25 L per menit
Tekanan pompa sirkulasi 1,4 bar
Ukuran antarmuka sirkulasi R3/4
Viskositas maksimum medium pemanas 30 cP
Tingkat kebisingan 68 dB 65 dB 68 dB
Antarmuka komunikasi USB, RS485
kelas perlindungan IP20
tingkat kontaminasi 2
Suhu lingkungan 5°C hingga 35°C
Sumber daya 380 VAC, 50 Hz, 3 fasa
Arus 33A 20A 10,5A
Metode Sambungan Listrik sistem tiga fasa empat kabel
Dimensi eksternal 755 mm (Lebar) x 1300 mm (Kedalaman) x 1795 mm (Tinggi) 655Wx1000Dx1480H mm
Berat 460 kg 430 kg 270 kg
