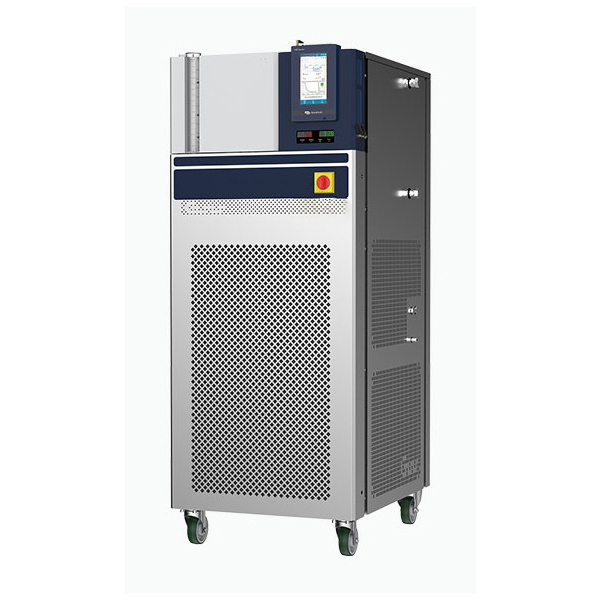

Sistem pengendalian suhu dinamis

Sistem pengendalian suhu dinamis untuk pengendalian proses

Sistem pengendalian suhu dinamis adalah peralatan pengendalian suhu cairan berpresisi tinggi yang menggabungkan pendinginan kompresor dan pemanasan listrik, yang mampu melakukan operasi kenaikan dan penurunan suhu yang cepat, stabil, dan dapat diprogram dalam rentang suhu yang luas.

Deskripsi

Sistem Pengendalian Suhu Dinamis

Sistem pengendalian suhu dinamis dirancang untuk menghubungkan beban seperti reaktor, mikro-reaktor, unit uji, dan lainnya. Sistem ini sangat penting untuk pengembangan proses tingkat tinggi, produksi farmasi, penelitian bahan baru, dan aplikasi canggih lainnya. Dengan pendinginan zona suhu penuh, pengendalian cerdas, pemantauan proses real-time, pengendalian kurva terprogram, dan manajemen data elektronik, sistem ini menyediakan solusi komprehensif untuk kebutuhan pengendalian suhu yang kompleks.

Fitur

  1. Rentang pengendalian suhu ultra-lebar:Mencakup -80°C hingga +200°C, memenuhi kebutuhan pendinginan mendalam dan proses suhu tinggi.
  2. Kemampuan pengendalian presisi tinggi:Fluktuasi suhu kurang dari ± 0.2°C, cocok untuk persyaratan stabilitas tinggi.
  3. Pendinginan zona suhu penuh:Pendinginan dapat dimulai pada titik suhu mana pun, tanpa batasan zona dingin.
  4. Pengalihan pendinginan multi-mode:Pilih mode pendinginan kontinu, otomatis, atau dilarang sesuai kebutuhan proses.
  5. Mekanisme kontrol ganda:Mendukung baik “kontrol suhu internal” (suhu fluida) maupun “kontrol suhu proses” (suhu reaktan melalui sensor eksternal).
  6. Fungsi suhu seragam:Menjamin perubahan suhu yang linier dan terkendali, ideal untuk proses yang sensitif.
  7. Sistem pengendalian suhu program:Membuat hingga 10 kelompok program suhu, masing-masing dengan 100 segmen, mendukung pengendalian kurva kompleks.
  8. Keamanan dan manajemen data:Mencatat semua operasi dan kesalahan; mendukung ekspor/impor USB, tanda tangan elektronik, dan manajemen otoritas tiga tingkat untuk lingkungan GMP.
  9. Antarmuka manusia-mesin cerdas:Layar sentuh berdefinisi tinggi 7 inci menampilkan nilai set, nilai aktual, peringatan, dan status sistem secara real-time.
  10. Pelindungan keamanan multi-titik:Mematuhi standar GB 4793.6 dan IEC 61010-2-010; dilengkapi dengan perlindungan over-temperature mekanis untuk keamanan peralatan dan eksperimen.

Prinsip Kerja

  1. Sirkulasi pembawa panas:Mengalirkan fluida pemanas (misalnya, minyak pemanas, campuran air-etanol) dalam loop tertutup untuk bertukar panas dengan peralatan target (misalnya, mantel reaktor).
  2. Pendinginan:Kompresor mengompres refrigeran menjadi gas bertekanan tinggi/suhu tinggi, yang mengembun, dikurangi alirannya, dan menguap untuk menyerap panas dari fluida pemindah panas guna pendinginan.
  3. Pemanasan:Pemanas listrik dengan cepat memanaskan fluida pemindah panas, yang kemudian dikedarkan ke peralatan yang dikendalikan.
  4. Pengendalian:Pengatur suhu PID secara dinamis menyesuaikan daya pemanasan dan pendinginan berdasarkan pengaturan pengguna untuk pengelolaan suhu yang presisi.
  5. Mode pengendalian internal:Menggunakan suhu fluida keluar sebagai target pengendalian.
  6. Mode pengendalian proses:Menggunakan sensor Pt100 di dalam reaktor untuk mengontrol suhu berdasarkan umpan balik suhu reaktan.

Area Aplikasi Tipikal

  1. Kimia halus dan sintesis organik:Untuk perubahan suhu cepat dan presisi serta pengendalian reaksi (misalnya reaksi Grignard, nitrifikasi, pengikatan suhu rendah).
  2. Pengendalian proses farmasi:Produksi yang sesuai dengan GMP dan FDA, termasuk sintesis API, kristalisasi, dan titrasi terkendali suhu.
  3. Pengembangan bahan energi baru:Digunakan dalam pengujian kinerja elektrolit, analisis respons termal inti, dan penelitian bahan superkonduktor.
  4. Kinematika reaksi dan analisis termal:Mendukung studi respons termal bahan dan proses panas reaksi.
  5. Penelitian amplifikasi kimia:Untuk simulasi dan verifikasi manajemen termal proses dalam sistem reaksi pilot dan kontinu.
Parameter Teknis
Sistem pengendalian suhu dinamis untuk pengendalian proses
Model DTC10-6W DTC10-6 DTC20-6W DTC20-6
Rentang suhu -80°C hingga +200°C -50°C hingga +200°C
Stabilitas suhu ±0,5°C
Layar Layar sentuh 7 inci
Resolusi tampilan suhu 0,01°C, 0,1°C, 1°C
Sensor suhu internal PT100
Sensor Suhu Proses pt100 4-kabel, opsional
Antarmuka komunikasi USB, RS485, RS232, RJ45
Daya Pemanas Terdaftar 6 kW 7,5 kW
Daya pendingin 3 kW pada 200°C, 50°C, dan 0°C, 2,8 kW pada -20°C, 2,6 kW pada -40°C, 1,35 kW pada -60°C, 0,21 kW pada -80°C 5 kW pada 200°C dan 50°C, 3,7 kW pada 0°C, 3,1 kW pada -20°C, 1,2 kW pada -40°C, 0,3 kW pada -50°C
Metode pendinginan pendinginan air pendinginan udara pendinginan air pendinginan udara
Refrigeran R404A, R23 R404A
Jenis pompa sirkulasi penggerak magnetik
Laju aliran pompa sirkulasi 30 liter per menit 45 L per menit
Pompa sirkulasi Tekanan 2 bar 1,4 bar
Ukuran Antarmuka Sirkulasi G3/4
Viskositas maksimum medium pemanas 30 cP
Ukuran pipa sambungan air pendingin Rc1/2 Rc1/2
Aliran air pendingin 15 liter per menit 15 liter per menit
Volume pengisian medium pemindah panas 6L
Kapasitas tangki ekspansi medium pemindah panas 8L
Kelas perlindungan IP20
Tingkat kontaminasi 2
Suhu lingkungan 5°C hingga 35°C
Sumber daya 380 V AC, 50 Hz, 3 fasa
Dimensi eksternal 685W x 860D x 1626H mm
Berat 260 kg 280 kg 230 kg 250 kg
