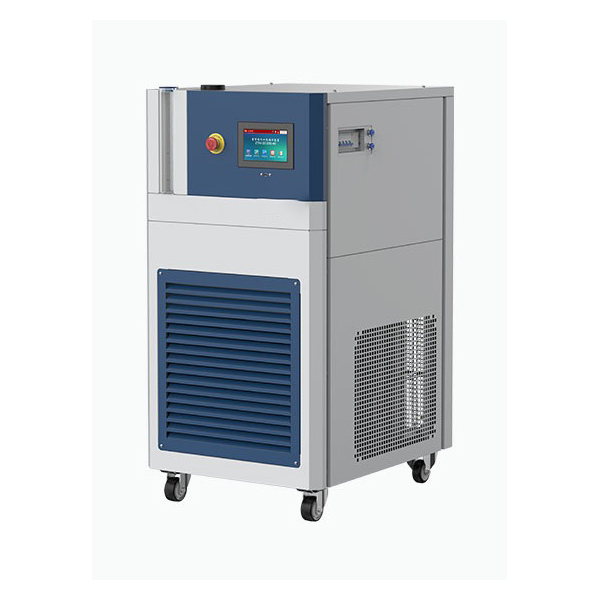

Termostat pemanas sirkulasi

Termostat pemanas sirkulasi dengan fungsi pendinginan

Termostat pemanas sirkulasi memiliki fungsi pendinginan cepat dan pemanasan berdaya tinggi, serta mengangkut medium pengatur suhu, seperti minyak penghantar panas atau pendingin, ke peralatan eksternal melalui metode sirkulasi tertutup untuk mewujudkan pengaturan suhu yang presisi.

Deskripsi

Termostat Pemanas Sirkulasi

Termostat pemanas sirkulasi ini mengintegrasikan sistem pendingin, pemanas, kelompok pompa sirkulasi, dan modul kontrol cerdas, dengan opsi metode pendinginan udara atau air. Perangkat ini ideal untuk manajemen termal presisi tinggi dalam aplikasi seperti pengendalian suhu ketel reaksi, pengujian bahan baru, pengolahan panas chip, dan regulasi suhu proses industri. Operasi stabil dari -40°C hingga +200°C, pengendalian suhu program PID, ekspor data, dan fungsi komunikasi jarak jauh memenuhi kebutuhan produksi otomatis dan penelitian ilmiah.

Fitur Utama

  1. Kemampuan operasi suhu luas:Mencakup rentang suhu -40°C hingga +200°C, cocok untuk reaksi gel pada suhu rendah dan pemecahan pada suhu tinggi.
  2. Struktur modular yang sangat terintegrasi:Mengintegrasikan sistem pendinginan, pemanasan, sirkulasi, dan pengendalian dalam satu unit kompak dan efisien.
  3. Mode pendinginan fleksibel:Mendukung bentuk kondensor pendingin udara dan pendingin air; pengguna dapat memilih berdasarkan kondisi lokasi.
  4. Kontrol layar sentuh berdefinisi tinggi:Layar sentuh warna asli 7 inci, operasi intuitif, tampilan kurva data, dan fungsi pencatatan operasi.
  5. Kemampuan pengendalian suhu program:Mendukung 120 kelompok program pengendalian suhu, masing-masing dengan 100 segmen suhu, memungkinkan kenaikan dan penurunan suhu secara linier dan bertahap.
  6. Mekanisme perlindungan otomatis:Perlindungan terhadap suhu berlebih, arus berlebih, beban berlebih, penundaan start, tegangan tinggi, dan lainnya untuk operasi yang aman.
  7. Komunikasi jarak jauh dan integrasi:Antarmuka RS485 yang kompatibel dengan MODBUS RTU, dapat dihubungkan ke sistem atas (DCS, SCADA) untuk pengendalian terpusat.
  8. Desain tangki ekspansi:Tangki ekspansi terintegrasi dan pemantauan level cairan secara otomatis menyesuaikan dengan perubahan volume medium pemindah panas, memastikan sirkulasi yang stabil.
  9. Adaptasi luas untuk medium penghantar panas:Mendukung air, etanol, minyak silikon, dan cairan lain untuk kebutuhan aplikasi yang beragam.

Prinsip Sistem

  1. Prinsip Pendinginan:Kompresor hermetis dengan rotor berputar terintegrasi mendinginkan badan pengangkut panas secara cepat melalui kondensor, pembatas kapiler, dan evaporator pelat. Penukar panas pelat bersifat kompak dan efisien. Tipe pendingin udara menggunakan kondensor berfin; tipe pendingin air menggunakan penukar panas koaksial.
  2. Prinsip Pemanas:Pemanas listrik tipe flange khusus untuk minyak panas menyediakan kepadatan daya tinggi dan respons cepat, memastikan distribusi suhu yang merata.
  3. Mekanisme Sirkulasi dan Ekspansi:Pompa terlindungi yang cocok untuk suhu tinggi/rendah menyediakan aliran medium yang terus menerus. Pipa baja tahan karat 304 dengan isolasi mencegah kehilangan panas/korosi. Tangki ekspansi menyerap fluktuasi volume; monitor level cairan memastikan operasi yang stabil.
  4. Logika Kontrol:Algoritma PID menyesuaikan keluaran suhu secara real-time, mendukung pengaturan kurva suhu, pengaturan nilai tetap, dan pengendalian program. Perangkat lunak mendukung pencatatan data, tampilan kurva, ekspor USB, dan komunikasi jarak jauh.

Area Aplikasi

  1. Pengendalian suhu reaksi kimia dan farmasi:Sintesis presisi tinggi, budidaya kristal, pengendalian bahan baku obat.
  2. Pengembangan bahan energi baru:Baterai, bahan superkonduktor, pengujian siklus termal nanotube karbon.
  3. Pengujian komponen semikonduktor dan elektronik:Pengujian stres termal cepat untuk chip dan papan sirkuit.
  4. Dukungan pengendalian termal sistem vakum:Bekerja dengan pengeringan vakum, pemulihan kondensasi, dan peralatan terkait.
  5. Pengujian simulasi aerospace:Menguji kinerja komponen dalam lingkungan suhu yang berubah-ubah.
  6. Eksperimen penelitian universitas dan ilmiah:Menyediakan pengendalian suhu presisi tinggi untuk platform penelitian dan eksperimen yang andal.
Parameter Teknis
Termostat pemanas sirkulasi dengan fungsi pendinginan
Model HC10-4(W) HC10-10(W) HC10-12(W)
Rentang suhu -40°C hingga +200°C
Stabilitas suhu ±0,5°C
Daya total 5,7 kW 11,1 kW 18,6 kW
Daya pendinginan pada 200°C 3 kW 6 kW 12 kW
Daya pendinginan pada 100°C 3 kW 6 kW 8,6 kW
Daya pendinginan pada 25°C 2,4 kW 4,5 kW 5,8 kW
Daya pendinginan pada -10°C 1,4 kW 4,2 kW 4,5 kW
Daya pendinginan pada -20°C 1,2 kW 3,2 kW 3,5 kW
Daya pendinginan pada -30°C 0,85 kW 2 kW 2 kW
Daya pendinginan pada -40°C 0,25 kW 1,1 kW 1,1 kW
Daya Terukur Pemanas 3 kW 6 kW 12 kW
Metode pendinginan pendinginan udara atau pendinginan air
Refrigeran R404A
Pompa sirkulasi Kecepatan aliran 30 liter per menit 45 L per menit
Tekanan pompa sirkulasi 1 bar 1,4 bar
Ukuran antarmuka sirkulasi R3/4
Viskositas maksimum medium pemanas 30 cP
Tingkat kebisingan 65 dB
Antarmuka komunikasi USB, RS485
Kelas perlindungan IP20
tingkat kontaminasi 2
Suhu lingkungan 5°C hingga 35°C
Sumber daya 380 VAC, 50 Hz, 3 fasa
Arus 10,5A 20A 33A
Metode Sambungan Listrik sistem tiga fasa empat kabel
Dimensi eksternal 640Wx860Dx1270H mm 750Wx1100Dx1420H mm 750 mm (Lebar) x 1100 mm (Kedalaman) x 1420 mm (Tinggi)
Berat 205 kg 330 kg 360 kg
